DDZ-30/100断带抓捕器胶带输送机断带抓捕器带式输送机用断带抓捕器皮带机断带抓捕器

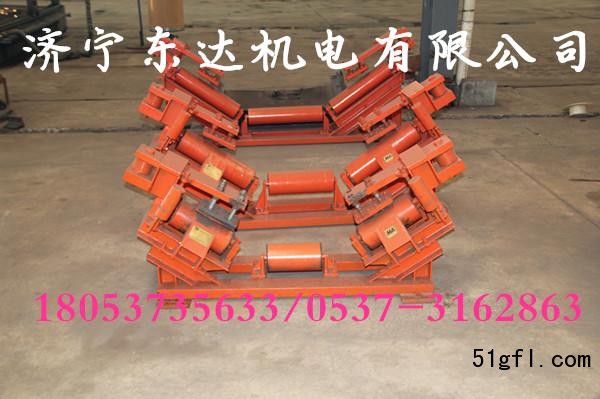

DDZ-30/100断带抓捕器简介
断带抓捕器（煤安证号：MCA100037、MCA100038、专利：CN20062009683.8）是我公司经数年研究并拥有多项国家专利的新产品，断带抓捕器填补了国内空白，提高了可靠性能，扩大了保护范围，断带抓捕器适用于向上运输的胶带输送机，特别适用于大倾角、大运量、长距离的上运带式输送机。断带抓捕器还具有防止胶带跑偏的功能，在需要时可作卡带器使用。
DDZ-30/100断带抓捕器组成结构
断带抓捕器主要由偏心逆止托辊、拔销、偏心轮、托辊轴、跑偏轮、扭簧、锲紧块、机架、插销、紧固螺栓、闸块调节螺栓、转臂、闸块、连杆机构等组成
DDZ-30/100断带抓捕器工作原理济宁东达小宁24小时销售热线：18053735633
当输送机正常工作时，偏心逆止托辊与胶带不接触，一旦输送机发生断带或逆止器失效时，胶带下滑，偏心逆止托辊与胶带接触，在摩擦力的作用下与偏心轮一起反转，旋转中心是托辊轴圆心，拔销也随同心偏心轮一起转动，拔动连杆机构的上插板向下运动，使插销脱开，在扭簧的作用下转臂迅速打向锲紧块至输送带上方并锲紧，同事托辊也挤向闸块，随着输送带的下滑越来越挤紧输送带，最终迅速将下滑的重段胶带抓捕，保护输送带。
DDZ-30/100断带抓捕器性能特点济宁东达小宁24小时销售热线：18053735633
1.采用沿线多点布置，能有效克服断带点随机变化的弊端。
2.采用了与胶带接触触发方式，触发机构灵敏可靠。
3.制动机构开角大于160度并且可以伸缩调节，保证制动机构与皮带、煤流的距离大于150㎜，防止因胶带、煤流的碰撞造成误动作，适应大跑偏量胶带输送机。
4.设有刮煤器、护罩，防止漏煤碰撞抓捕器造成误动作。
5.可在不断带情况下试验，在试验中调整。
DDZ-30/100断带抓捕器技术参数济宁东达小宁24小时销售热线：18053735633
|
型号 |
输送机带宽 cm |
单侧制动宽度 cm |
额定制动力 kN |
|
DDZ-30/80 |
80 |
14 |
30 |
|
DDZ-30/100 |
100 |
14 |
30 |
|
DDZ-30/120 |
120 |
14 |
30 |
|
DDZ-30/140 |
140 |
14 |
30 |
|
DDZ-30/160 |
160 |
14 |
30 |
